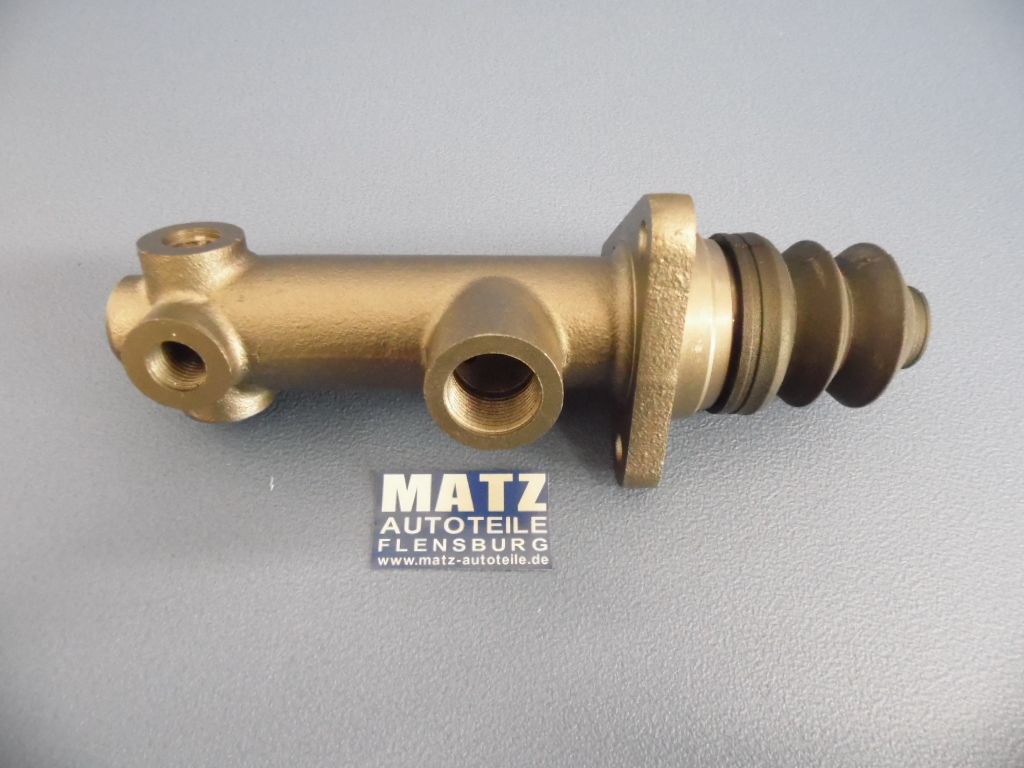

Hauptbremszylinder Ø 25,4 mm – Wanderer W26, W45, W50, W51, W250 – ma0805520

Hauptbremszylinder mit einem Kolbendurchmesser von 25,4 mm (1 Zoll) für verschiedene historische Wanderer-Fahrzeuge.

Der Hauptbremszylinder ist ein zentraler Bestandteil der hydraulischen Bremsanlage. Bei Betätigung des Bremspedals erzeugt er den hydraulischen Druck, der über die Bremsleitungen an die Radbremszylinder weitergeleitet wird.

Dieser Hauptbremszylinder besitzt einen 3-Loch-Befestigungsflansch sowie mehrere Bremsleitungsanschlüsse.

Fahrzeugzuordnung:

• Wanderer W26

• Wanderer W45

• Wanderer W50

• Wanderer W51

• Wanderer W250

Technische Daten:

• Kolbendurchmesser: 25,4 mm (1 Zoll)

• Außendurchmesser des Gehäuses: 36 mm

• Befestigung: 3-Loch-Flansch

• Durchmesser der Befestigungsbohrungen: 9 mm

• Lochabstand: jeweils ca. 59 mm von Lochmitte zu Lochmitte

• Mittellochdurchmesser: ca. 51 mm

• Bremsflüssigkeitsbehälteranschluss: M22 × 1,5

• Länge bis zur Anflanschung: ca. 140 mm

• Gesamtlänge des Gehäuses ohne Staubkappe: ca. 167 mm

Bremsleitungsanschlüsse:

Der Hauptbremszylinder verfügt über mehrere Anschlussmöglichkeiten.

Von der Staubmanschette aus betrachtet sind folgende Anschlüsse vorhanden:

• Anschluss nach hinten

• Anschluss auf der rechten Seite

• Anschluss nach unten

• Anschluss nach oben

Diese Anschlüsse besitzen das Gewindemaß M14 × 1,5.

Zusätzlich befindet sich auf der linken Seite ein Bremsleitungsanschluss mit dem Gewindemaß M10 × 1.

Die M14 × 1,5-Anschlüsse können laut Produktangabe mithilfe geeigneter Adapter auf verschiedene andere Anschlussmaße angepasst werden.

Weitere Verwendung: Kramer Radlader 411

Der Hauptbremszylinder kann auch für den Kramer Radlader 411 verwendet werden.

Hierfür müssen allerdings drei Anschlüsse mit geeigneten Verschlussstopfen abgedichtet werden:

• Der Anschluss auf der rechten Seite

• Der untere Anschluss

• Der stirnseitige Anschluss

Die erforderliche Anpassung ist bei der Ersatzteilauswahl und beim Einbau unbedingt zu berücksichtigen.

Wichtiger Hinweis zur Bremsflüssigkeit:

Laut Produktangabe ausschließlich Bremsflüssigkeit DOT 3 verwenden.

Andere Bremsflüssigkeiten können zu Schäden an den Komponenten der Bremsanlage führen.

Hinweise zum Einbau:

Bitte vergleichen Sie vor der Bestellung die Abmessungen, Befestigungspunkte und Anschlussgewinde mit dem vorhandenen Hauptbremszylinder.

Da es sich um ein sicherheitsrelevantes Bauteil der Bremsanlage handelt, muss der Einbau fachgerecht erfolgen. Die Bremsanlage ist anschließend ordnungsgemäß zu entlüften und auf Dichtheit und Funktion zu prüfen.

Artikelnummer: ma0805520
